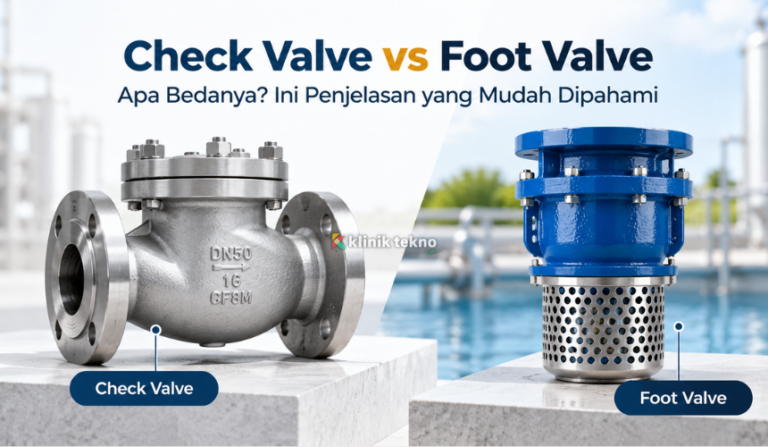

Check Valve vs Foot Valve

Check Valve vs Foot Valve, Apa Bedanya? Ini Penjelasan yang Mudah Dipahami – Saat membahas instalasi pompa air, dua komponen yang sering bikin bingung adalah check valve dan foot valve. Bentuknya sama-sama berhubungan dengan aliran air, fungsinya juga terlihat mirip karena sama-sama mencegah air balik. Tapi sebenarnya, keduanya punya perbedaan yang cukup penting.

Kalau salah memilih atau salah pasang, efeknya bisa terasa langsung. Pompa bisa sulit menghisap air, tekanan air tidak stabil, pipa sering kosong, bahkan pompa bisa bekerja lebih berat dari seharusnya. Karena itu, memahami perbedaan check valve dan foot valve sangat penting, terutama untuk instalasi pompa sumur, tandon, irigasi, hidroponik, atau sistem air rumah tangga.

Artikel ini akan membahas perbedaannya secara sederhana agar kamu bisa lebih mudah menentukan mana yang cocok untuk kebutuhan instalasi air.

Apa Itu Check Valve?

Check valve adalah katup satu arah yang berfungsi untuk mengatur agar air hanya mengalir ke satu arah saja. Saat air mengalir sesuai arah yang benar, katup akan terbuka. Namun ketika air mencoba mengalir balik, katup akan menutup otomatis.

Fungsi utama check valve adalah mencegah aliran balik atau backflow. Komponen ini banyak dipakai pada instalasi pipa air, pompa dorong, sistem tandon, pemanas air, kompresor, hingga sistem industri ringan.

Contoh sederhananya begini. Air dari pompa didorong menuju tandon atau keran. Ketika pompa mati, air yang sudah naik berpotensi turun kembali ke arah pompa. Nah, check valve mencegah air tersebut balik sehingga tekanan di jalur pipa tetap lebih stabil.

Apa Itu Foot Valve?

Foot valve adalah jenis katup satu arah yang biasanya dipasang di ujung bawah pipa hisap pompa. Komponen ini sering digunakan pada pompa sumur dangkal, pompa sumur dalam, atau instalasi yang mengambil air dari bak penampungan bawah.

Secara fungsi, foot valve juga mencegah air balik. Bedanya, foot valve biasanya dilengkapi saringan di bagian ujungnya. Saringan ini berguna untuk menahan kotoran seperti pasir, daun kecil, kerikil halus, atau partikel lain agar tidak ikut masuk ke pipa dan pompa.

Foot valve berperan penting untuk menjaga pipa hisap tetap terisi air. Dengan begitu, pompa tidak perlu menghisap dari kondisi kosong setiap kali dinyalakan. Inilah alasan kenapa foot valve sering dipakai untuk membantu proses hisap pompa agar lebih cepat dan stabil.

Perbedaan Utama Check Valve dan Foot Valve

Walaupun sama-sama termasuk katup satu arah, check valve dan foot valve tidak selalu bisa saling menggantikan. Perbedaannya ada pada posisi pemasangan, bentuk, fungsi tambahan, dan tujuan penggunaannya.

Check valve biasanya dipasang di jalur pipa, baik horizontal maupun vertikal, tergantung kebutuhan sistem. Komponen ini lebih fleksibel karena bisa digunakan di berbagai titik instalasi. Sementara itu, foot valve umumnya dipasang di ujung pipa hisap yang berada di dalam air.

Perbedaan lainnya ada pada saringan. Foot valve biasanya memiliki strainer atau filter di bagian bawahnya, sedangkan check valve biasa tidak selalu memiliki saringan. Inilah yang membuat foot valve lebih cocok digunakan di sumber air terbuka seperti sumur, kolam, bak, atau tandon bawah.

Tabel Perbedaan Check Valve vs Foot Valve

Dari tabel di atas, bisa disimpulkan bahwa foot valve sebenarnya mirip dengan check valve, tetapi dibuat khusus untuk kebutuhan hisap air dari sumber bawah.

Cara Kerja Check Valve

Cara kerja check valve cukup sederhana. Di dalamnya terdapat mekanisme katup, pegas, bola, atau flap yang akan terbuka ketika mendapat dorongan air dari arah yang benar. Ketika tekanan air berhenti atau berubah arah, katup akan menutup.

Misalnya pada instalasi pompa pendorong dari tandon bawah ke tandon atas. Saat pompa menyala, air terdorong naik dan check valve terbuka. Ketika pompa mati, air yang berada di pipa tidak langsung turun kembali karena check valve menutup jalur balik.

Dengan adanya check valve, pompa tidak selalu kehilangan tekanan. Sistem air juga terasa lebih stabil karena aliran tidak bolak-balik.

Cara Kerja Foot Valve

Foot valve bekerja dengan prinsip yang hampir sama, yaitu membuka saat pompa menghisap air dan menutup ketika hisapan berhenti. Bedanya, foot valve berada di ujung pipa hisap yang terendam air.

Ketika pompa menyala, air masuk melalui saringan foot valve, lalu naik ke pipa hisap menuju pompa. Saat pompa mati, katup di dalam foot valve menutup sehingga air di dalam pipa tidak turun lagi ke sumur atau bak.

Fungsi ini sangat penting karena banyak pompa membutuhkan kondisi pipa hisap yang tetap berisi air. Jika air selalu turun kembali, pompa harus dipancing berulang kali. Pada beberapa kasus, pompa bisa terdengar menyala tetapi tidak mampu mengeluarkan air karena jalur hisapnya kosong.

Kapan Harus Menggunakan Check Valve?

Check valve cocok digunakan ketika kamu ingin menjaga agar air tidak balik ke arah sebelumnya. Komponen ini bisa dipasang pada berbagai sistem pipa, terutama pada jalur keluaran pompa.

Contohnya, check valve bisa digunakan pada instalasi dari pompa ke tandon atas. Tujuannya agar air yang sudah terdorong naik tidak kembali turun ketika pompa berhenti. Check valve juga berguna pada sistem air rumah yang menggunakan pressure pump agar tekanan tidak mudah turun.

Selain itu, check valve juga sering dipakai pada instalasi paralel. Misalnya ada dua pompa yang terhubung ke satu jalur pipa. Check valve membantu mencegah air dari satu pompa masuk balik ke jalur pompa lain.

Kapan Harus Menggunakan Foot Valve?

Foot valve sebaiknya digunakan ketika pompa mengambil air dari sumber bawah, seperti sumur, bak penampungan, kolam, atau tandon bawah. Terutama jika pipa hisap cukup panjang dan posisi pompa lebih tinggi dari permukaan air.

Foot valve membantu menjaga air tetap berada di dalam pipa hisap. Dengan begitu, pompa lebih mudah bekerja saat dinyalakan. Komponen ini juga membantu mengurangi risiko pompa kehilangan pancingan.

Kalau kamu memakai pompa sumur dangkal dan sering mengalami masalah air tidak keluar setelah pompa mati lama, foot valve bisa menjadi salah satu bagian yang perlu dicek. Bisa jadi karetnya sudah aus, katupnya kotor, atau saringannya tersumbat.

Apakah Check Valve Bisa Menggantikan Foot Valve?

Dalam beberapa kondisi, check valve bisa membantu mencegah air balik. Namun untuk menggantikan foot valve sepenuhnya, jawabannya tidak selalu ideal.

Foot valve dirancang khusus untuk dipasang di ujung pipa hisap dan biasanya sudah dilengkapi saringan. Jika kamu menggantinya dengan check valve biasa, kotoran dari sumber air bisa lebih mudah masuk ke pipa. Akibatnya, impeller pompa bisa kotor, aliran melemah, atau komponen pompa lebih cepat rusak.

Namun pada instalasi tertentu, teknisi kadang memasang check valve di jalur hisap dekat pompa. Ini bisa membantu, tetapi tetap perlu mempertimbangkan kondisi sumber air, risiko kotoran, dan kebutuhan sistem. Untuk sumber air terbuka, foot valve tetap lebih aman dan lebih sesuai.

Apakah Foot Valve Bisa Menggantikan Check Valve?

Foot valve juga tidak selalu cocok menggantikan check valve. Alasannya, foot valve punya bentuk dan fungsi yang lebih spesifik. Komponen ini biasanya dipasang di ujung pipa yang terendam air, bukan di jalur distribusi air biasa.

Kalau kamu membutuhkan katup satu arah di jalur keluaran pompa, jalur tandon, atau pipa distribusi, check valve lebih tepat digunakan. Selain bentuknya lebih ringkas, pilihan ukuran dan jenis check valve juga lebih beragam.

Jadi, meskipun prinsip kerjanya mirip, penggunaannya tetap berbeda. Pilih komponen berdasarkan posisi dan tujuan instalasinya.

Dampak Jika Salah Memilih Katup

Salah memilih antara check valve dan foot valve bisa membuat sistem air tidak bekerja maksimal. Misalnya, kamu hanya memasang check valve biasa di ujung pipa hisap tanpa saringan. Dalam jangka waktu tertentu, pasir atau kotoran bisa masuk dan mengganggu performa pompa.

Sebaliknya, jika kamu memasang foot valve di jalur pipa yang tidak sesuai, aliran bisa menjadi kurang efisien. Bentuk foot valve yang memiliki saringan bisa menambah hambatan aliran jika dipakai di tempat yang tidak tepat.

Masalah lain yang sering muncul adalah pompa kehilangan tekanan, sering masuk angin, susah menghisap air, atau harus dipancing berkali-kali. Karena itu, pemilihan katup sebaiknya tidak hanya berdasarkan ukuran drat, tetapi juga fungsi dan lokasi pemasangan.

Tips Memilih Check Valve yang Tepat

Saat memilih check valve, pastikan ukurannya sesuai dengan ukuran pipa. Jangan memilih ukuran terlalu kecil karena bisa menghambat aliran air. Perhatikan juga arah panah pada bodi check valve karena pemasangan terbalik akan membuat air tidak bisa mengalir.

Pilih material sesuai kebutuhan. Untuk instalasi rumah tangga, bahan PVC, kuningan, atau stainless bisa dipilih sesuai tekanan dan kualitas air. Jika digunakan untuk air bersih biasa, check valve PVC sering cukup. Namun untuk tekanan lebih tinggi, bahan kuningan atau stainless biasanya lebih kuat.

Selain itu, perhatikan jenis check valve. Ada swing check valve, spring check valve, ball check valve, dan jenis lainnya. Untuk instalasi sederhana, yang penting adalah aliran lancar, tekanan sesuai, dan katup bisa menutup rapat saat aliran berhenti.

Tips Memilih Foot Valve yang Tepat

Untuk foot valve, pilih ukuran yang sama dengan pipa hisap. Pastikan saringannya cukup rapat untuk menahan kotoran, tetapi tidak terlalu rapat sampai membuat aliran air berat. Jika sumber air mengandung banyak pasir atau lumpur, pilih foot valve dengan material yang lebih kuat dan mudah dibersihkan.

Perhatikan juga kedalaman pemasangan. Foot valve harus selalu terendam air agar pompa tidak menghisap udara. Jangan memasangnya terlalu dekat dengan dasar sumur atau bak jika banyak endapan kotoran di bawahnya.

Idealnya, beri jarak dari dasar sumber air agar kotoran tidak mudah tersedot. Kalau air sering kotor, lakukan pengecekan berkala karena saringan foot valve bisa tersumbat dan membuat debit air berkurang.

Kesalahan Umum Saat Memasang Check Valve dan Foot Valve

Kesalahan paling umum adalah memasang katup terbalik. Biasanya, pada bodi check valve atau foot valve terdapat tanda panah arah aliran. Jika arah panah tidak sesuai, air akan tertahan dan pompa tidak bisa bekerja normal.

Kesalahan berikutnya adalah memilih ukuran yang tidak sesuai. Ukuran terlalu kecil bisa membuat aliran tertahan, sedangkan ukuran terlalu besar bisa menyulitkan pemasangan dan membuat sistem kurang efisien.

Kesalahan lain adalah tidak memperhatikan kebersihan sumber air. Foot valve yang dipasang di air berlumpur tanpa perawatan akan lebih cepat tersumbat. Akibatnya, pompa terasa lemah padahal masalahnya ada di bagian ujung pipa hisap.

Mana yang Lebih Penting untuk Pompa Air Rumah?

Keduanya sama-sama penting, tetapi kebutuhannya berbeda. Jika pompa mengambil air dari sumur atau bak bawah, foot valve sangat penting untuk menjaga pipa hisap tetap terisi air. Tanpa foot valve, pompa bisa lebih sering kehilangan pancingan.

Sementara itu, check valve penting untuk menjaga arah aliran dan tekanan pada jalur pipa. Pada instalasi tertentu, keduanya bisa digunakan bersamaan. Foot valve dipasang di ujung pipa hisap, sedangkan check valve dipasang di jalur keluaran pompa atau titik tertentu sesuai kebutuhan sistem.

Jadi bukan soal mana yang lebih bagus, tetapi mana yang paling sesuai dengan posisi pemasangan dan fungsi yang dibutuhkan.

Kesimpulan

Perbedaan utama antara check valve dan foot valve ada pada fungsi tambahan dan posisi pemasangannya. Check valve digunakan untuk mencegah air mengalir balik di jalur pipa. Sementara itu, foot valve dipasang di ujung pipa hisap dan biasanya dilengkapi saringan untuk menahan kotoran dari sumber air.

Kalau kamu membutuhkan katup satu arah di jalur distribusi air, gunakan check valve. Namun jika pompa mengambil air dari sumur, bak, kolam, atau tandon bawah, foot valve lebih tepat digunakan karena membantu menjaga pipa hisap tetap berisi air.

Dengan memilih komponen yang sesuai, pompa bisa bekerja lebih ringan, aliran air lebih stabil, dan risiko masalah seperti pompa masuk angin atau kehilangan pancingan bisa dikurangi.
